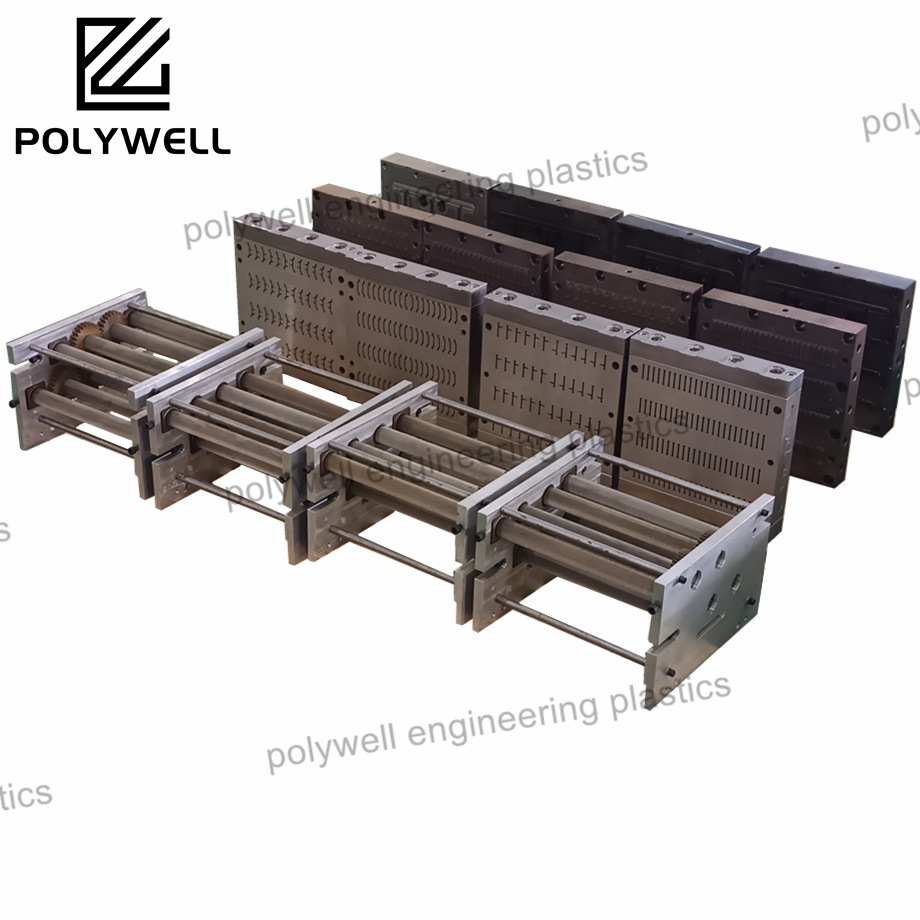

Sklop izvlačne glave za trake toplinskog prekida od poliamida

Sklop glave ekstruzijskog kalibra ključni je integrirani podsustav koji povezuje cijev ekstrudera s konačnim oblikujućim kalibrom, djelujući kao prijelazna zona u kojoj se polimerna tvar raspodjeljuje i priprema za svoj konačni oblik. On je mnogo više od jednostavnog spojnog elementa; to je sofisticirana mehanička i termička upravljačka jedinica. Sklop obično se sastoji od nekoliko ključnih komponenti: adaptera, koji se spaja na flanecu ekstrudera; ploče razdjelnika toka (breaker plate), debele čelične ploče s mrežom rupa koja filtrira onečišćenja i stvara uniformniji tok taline prekidanjem spiralnog toka vijka; te samog tijela glave kalibra, koje sadrži kanale za protok. Kod ko-ekstruzije, sklop postaje još složeniji, uključujući više ulaza za slojevito nanosenje različitih materijala. Unutarnji kanali protoka unutar glave kalibra pažljivo su projektirani kako bi osigurali da talina dođe do kalibra s uniformnom brzinom i temperaturnim profilom preko cijele širine. Svaka neujednačenost ovdje će se manifestirati kao varijacije debljine zida ili površinskih nedostataka na konačnom proizvodu. Cijeli sklop opremljen je više nezavisno reguliranih grijalnih traka i termoparova kako bi se održao točan termički profil, što je presudno za upravljanje viskoznošću taline. Osim toga, sklop mora biti mehanički izdržljiv kako bi izdržao visoke unutarnje tlakove, često veće od 5.000 psi, a dizajniran je tako da se može rastaviti radi čišćenja i održavanja. Stoga je rad sklopa glave ekstruzijskog kalibra temeljan za postizanje stabilnog procesa i proizvodnju visokokvalitetnih ekstrudata s dosljednim dimenzijama.
