Ponte Térmico Usado em Perfis de Alumínio para Janelas e Portas com Forma Personalizada

Serviço Pós-Venda: Engenheiros Disponíveis para Serviço no Exterior
Garantia: 1 ano
Material: PA66 reforçado com fibra de vidro / PA66GF25 / Nylon66-gf25
Incombustibilidade: mais de 255°C
Diâmetro: 10-50mm
Densidade aparente: 1,25-1,35 g/cm3 / 1,30±0,05 g/cm3
Tratamento de superfície: inacabado
Acabamento de superfície: inacabado
Aplicação: Perfis de alumínio com quebra térmica / Moldura de alumínio isolante térmico / Janela de alumínio com ponte térmica quebrada
Material básico: grânulos PA66GF25 / poliamida 66 reforçada com fibra de vidro / pellets de Nylon66-gf25
Desempenho Técnico: GB/T236151.1-2009 / GB/T236151.1-2017
Impressão: Impressão a laser personalizada
Resistência à UV: Sim
Código HS: 391690Comprimento: 6m/unidade ou personalizado
Serviço OEM: Disponível

  • Visão Geral
  • Produtos relacionados


O que é um isolamento térmico faixa?

O isolamento de portas e janelas de alumínio selado com tira de isolamento é feito com poliamida nylon (PA66) reforçado com fibra de vidro, conhecido como tiras de isolamento de Nylon 66, com coeficiente de expansão pequeno, resistente ao calor e com propriedades anti-envelhecimento.

Alta Precisão para Perfis de Moldura de Janela de Alumínio PA66 com 25% de Fibra de Vidro Tira de Isolamento Térmico.

Inserida nos perfis de alumínio com quebra térmica, sendo parte do sistema de janelas de economia de energia para reduzir a condução de calor.

O material de barreira térmica de poliamida em forma de I pode evitar que o pó e a água entrem no batente da janela e pode alcançar um melhor valor Uf ao ser selado com um perfil de borracha, sendo usado principalmente na caixa da janela.

Uma quebra térmica é um material com baixa condutividade térmica, colocado em uma montagem, para reduzir ou evitar o fluxo de energia térmica entre o interior e o exterior de um edifício.



As tiras de poliamida podem quebrar termicamente os conjuntos de extrusão de alumínio?

- Sim, é verdade.

Tiras de poliamida isolantes estruturais têm sido utilizadas para quebrar termicamente conjuntos de extrusão de alumínio por mais de 30 anos e estão em uso na América do Norte há mais de uma década. As tiras de poliamida estão disponíveis em muitas configurações para atender a diferentes especificações de desempenho. Criar uma quebra térmica utilizando um sistema de tira de poliamida envolve um processo de 3 etapas.

1. Usinagem do perfil

2. Inserção da tira

3. Enrolamento




Quais são os diferentes tipos de poliamidas?

Poliamida (PA) As poliamidas são algumas das termoplásticas técnicas mais importantes e comprovadas, conhecidas por sua resistência ao calor, rigidez e alta estabilidade mecânica. As poliamidas podem ser classificadas em diferentes tipos, com PA 6, PA 6.6 e PA 12 sendo os mais estabelecidos no mercado.

Nossas tiras de poliamida são feitas de PA6.6 reforçado com 25% de fibra de vidro.



O Função das janelas de corte térmico

1. As tiras de quebra térmica de alumínio com ponte quebrado reduzem a condução de calor: são adotados perfis de liga de alumínio com ponte quebrada e uma estrutura de vidro oco. As portas e janelas de alumínio com ponte quebrado reduzem a condução de calor através das portas e janelas. Dessa forma, não se sente calor sob altas temperaturas do sol escaldante no verão. No inverno, quando está frio e ventoso, também não sentimos frio. Isso garante que a temperatura interna seja mantida.

2. Prevenir condensação: A temperatura da superfície interna do perfil de porta e janela de alumínio de ponte quebrada com tiras de ruptura térmica está próxima da temperatura interna, reduzindo a possibilidade de umidade interna condensar na superfície do perfil devido à supersaturação. Isso é crucial para a isolamento da janela.

3. A tira de ruptura térmica de alumínio de ponte quebrada desempenha o papel de preservação de calor e economia de energia. Perfis de porta e janela de alumínio de ponte quebrada com tiras de isolamento podem reduzir em um terço as perdas de calor através dos perfis das janelas. No verão, se houver ar condicionado, perfis de janela com tiras de isolamento podem reduzir mais a perda de energia.

4. Para proteger o ambiente: por meio da aplicação do sistema de isolamento de portas e janelas de alumínio de ponte quebrada, pode-se reduzir o consumo de energia e, ao mesmo tempo, diminuir a radiação ambiental causada pelo ar condicionado e aquecimento.

5. As tiras de quebra térmica de alumínio quebrado são boas para a saúde: a troca de calor entre o corpo humano e o ambiente depende da temperatura do ar interior, da velocidade do fluxo de ar e da temperatura do ar exterior. Ajustando a temperatura interior das portas e janelas de alumínio quebrado, o uso é inferior a 12~13 ℃, e o ambiente mais confortável foi alcançado.

6. As tiras de quebra térmica de alumínio quebrado reduzem o ruído: o uso de estruturas de vidro oco com espessuras diferentes e estruturas de cavidade de perfis de alumínio com ponte térmico quebrado pode efetivamente reduzir o efeito de ressonância dos sons, organizar a transmissão sonora e reduzir o ruído em mais de 30dB.




Vantagens do uso de faixas de poliamida.

Fornecem um melhor isolamento térmico.

Precisam de menos uso de metais.

As tiras de poliamida são rentáveis.

São fáceis de criar com barreiras térmicas.

Ajudam a conservar os recursos e podem reduzir os custos operacionais.

Asseguram a máxima estabilidade da estrutura.

São mais do que eficazes em resistir à condensação.

Não requerem qualquer manipulação ou fabricação especial.




Aplicação da tira de poliamida:

1. Usada para perfis de janelas, portas, cortinas e paredes de alumínio com quebra-térmica.

2. Muitos clientes usam perfis de alumínio com quebra-térmica para fazer grandes ar-condicionados para manter o calor ou o ar frio, aproveitando assim a economia de energia.




Característica de faixas de poliamida

As quebras térmicas de poliamida são extrudadas no estado seco, mas absorvem umidade do ambiente após a produção com o passar do tempo. O nível de umidade depende das seguintes condições:

- Temperatura ambiente

- Umidade ambiente

- Período de armazenamento

Durante o verão, quando a temperatura e a umidade na área de armazenamento são mais altas do que o normal, os perfis de isolamento absorvem mais umidade do que nas demais estações, mesmo estando armazenados corretamente.



Pacote

Para todas as especificações / formas, eles poderiam ser embalados em linear, o comprimento será de 6 metros, ou personalizado.

Para a forma "I" "C", e algumas formas simples, podem ser embalados em rolos. O comprimento é geralmente de cerca de 300-600 metros por rolo.




Nosso Serviço sobre teste

1.Inspecção de tamanho de precisão do isolamento, de acordo com a norma nacional GB/T23615.1-2017, a precisão do tamanho da detecção para os clientes de tiras de isolamento térmico.

2.Detecção e análise de isolamento da estrutura interna, de acordo com a norma nacional GB/T23615.1-2017.Analisar a estrutura interna de detecção de isolamento para os clientes.

3.Teste de densidade de isolamento, de acordo com a norma nacional GB/T23615.1-2017, aplicação de um instrumento de pesagem eletrónico para detectar a densidade de isolamento.

4.De acordo com a norma nacional GB/T23615.1-2017, o valor das características de tração transversal, resistência ao impacto não em entalhe, temperatura elevada e tração transversal do ensaio na temperatura do ambiente de isolamento.



Diferentes formas:

A tira de ruptura térmica tipo I é um material de isolamento comum para portas e janelas, com uma forma semelhante à letra maiúscula "I" do alfabeto inglês. É a primeira geração e a forma mais simples de tiras de poliamida.

Em comparação com outros tipos de tiras de ruptura térmica, a vantagem das tiras de ruptura térmica do tipo I é que o seu comprimento mais longo pode adaptar-se melhor à largura das portas e janelas, melhorando o efeito de ruptura térmica.

Além disso, as tiras de isolamento do tipo I podem também adaptar-se a diferentes dimensões e especificações de portas e janelas através da sua própria forma e estrutura, com uma elevada flexibilidade e adaptabilidade.

Para as tiras tipo I, podemos fornecer os seguintes tamanhos ou personalizar de acordo com o desenho do cliente.


O design do tipo C fornece um caminho de condução de calor mais longo, resultando em um desempenho de isolamento térmico melhor do que o tipo I, enquanto também possui uma maior capacidade de suporte estrutural longitudinal. Além disso, a tira PA do tipo C também é uma condição necessária para o drenagem em degraus do alumínio com quebra-térmica.

Para a tira do tipo C, podemos fornecer o seguinte tamanho ou personalizar de acordo com o desenho do cliente.


O design das tiras de quebra-térmica do tipo T geralmente inclui uma seção horizontal e uma seção vertical, formando uma estrutura em formato de "T".

Esse design adiciona uma pequena seção sob a tira de quebra-térmica, permitindo que a tira de vedação sobreponha-se às tiras de quebra-térmica, melhorando assim o desempenho de isolamento geral.

Para a tira do tipo T, podemos fornecer o seguinte tamanho ou personalizar de acordo com o desenho do cliente.

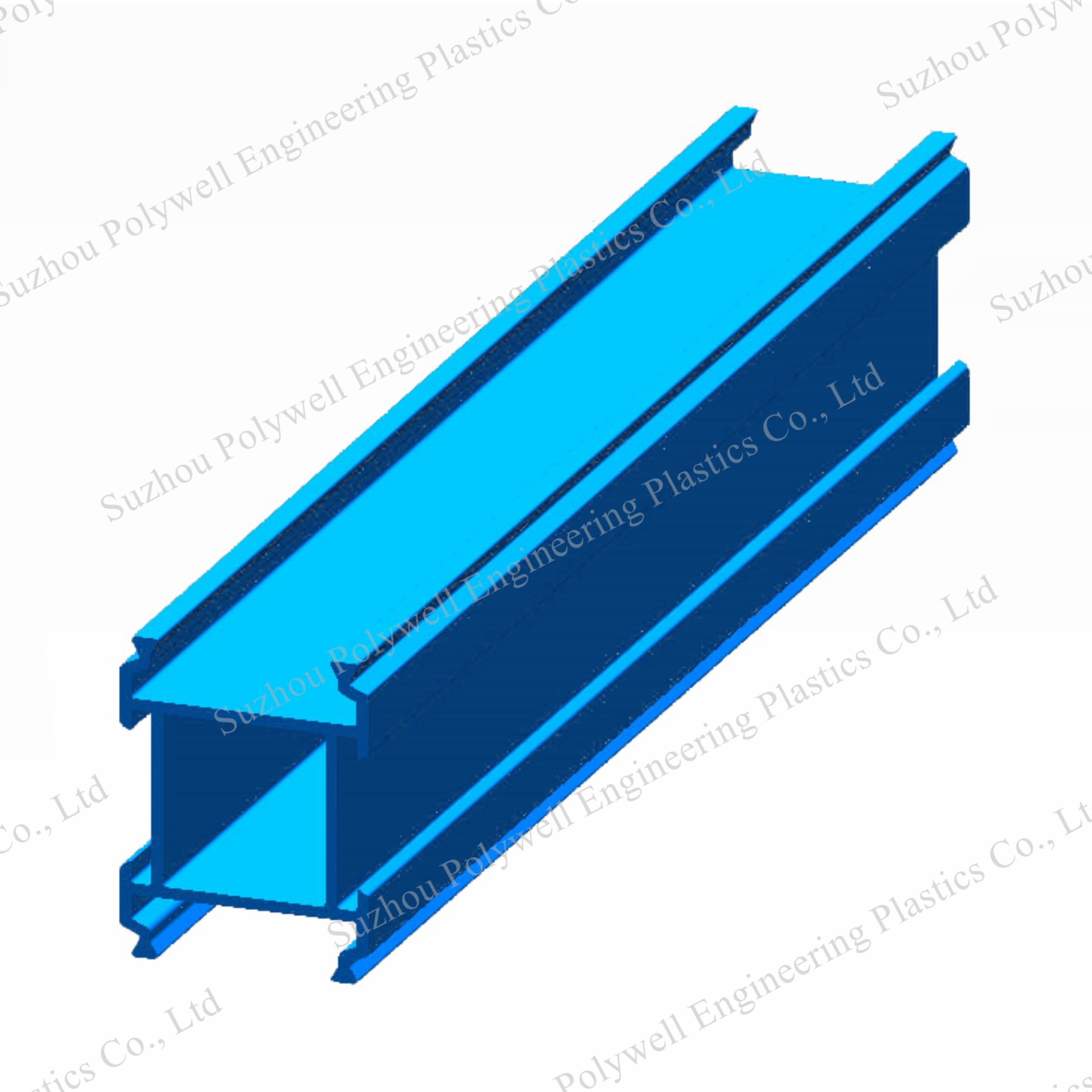

Tira de quebra térmica oca, também conhecida como tira de isolamento multicâmara, pode reduzir a transferência de calor alterando o caminho do fluxo de ar, alcançando assim um efeito de isolamento e melhorando ainda mais o desempenho de isolamento.

As tiras de quebra térmica oca são atualmente os produtos principais no mercado e podem suportar larguras grandes. Muitas tiras de quebra térmica com diâmetro de 35mm ou mais no mercado são fabricadas em formas multicâmara, e sua capacidade de suporte longitudinal é muito alta.

Para o tipo de tira oca, podemos fornecer os seguintes tamanhos ou personalizar de acordo com o desenho do cliente.




Desempenho do Produto

Item

unidade

GB/T 23615.1-2009

Especificação técnica

Densidade

g/cm3

1.3±0.05

1.28-1.35

Coeficiente de expansão linear

K-1

(2.3-3.5)×10 -5

(2.3-3.5)×10 -5

Temperatura de amolecimento de Vicat

ºC

≥230

≥233

Ponto de fusão

ºC

≥240

≥240

Teste para trincas de tração

-

Sem rachaduras

Sem rachaduras

Dureza da costa

-

80±5

77-85

Resistência ao impacto (não entalhado)

KJ/m2

≥35

≥ 38

Resistência à tração (longitudinal)

Mpa

≥80 A

≥82 A

Módulo de elasticidade

Mpa

≥4500

≥4550

Alongamento na fratura

%

≥2,5

≥2.6

Resistência à tração (transversal)

Mpa

≥70 A

≥70 A

Resistência à tração a alta temperatura (transversal)

Mpa

≥45 A

≥47 A

Resistência à tração a baixa temperatura (transversal)

Mpa

≥80 A

≥81 A

Resistência à tração à água (transversal)

Mpa

≥35 A

≥35 A

Resistência ao envelhecimento tração resistência(transversal)

Mpa

≥ 50 A

≥ 50 A

1. O teor de água da amostra deve ser inferior a 0,2% em peso.
2. Condições de laboratório normais: (23±2)ºC e (50±10)% de umidade relativa.
3. As especificações marcadas com "a" aplicam-se apenas à tira em formato de I, caso contrário, as especificações acordadas entre fornecedor e comprador devem ser incluídas no contrato ou ordem de compra.
