PROCESSO DI INSERIMENTO DEI PROFILI IN ALLUMINIO CON ISOLAMENTO TERMICO

L'alluminio ha molte eccellenti proprietà, è il materiale perfetto per il sistema di infissi strutturali in molti modi. Ma l'alluminio è anche un materiale altamente conduttivo che trasferirà rapidamente la temperatura climatica esterna. Quindi le persone creano un sistema di interruzione termica per ridurre la conduzione del calore.

Attualmente, ci sono due tipi di materiali che sono più comunemente usati nel sistema di interruzione termica:

• Polyurethane Pour & Debridge
• Strisce di poliammide per isolamento termico

Per il sistema di polyurethane pour & debridge, viene progettato un canale nei profili in alluminio e riempito con poliuretano liquido. Successivamente, si rimuove il ponte metallico dal fondo del canale per permettere al poliuretano indurito di funzionare come isolante. (come mostrato nella Figura 1 e Figura 2)

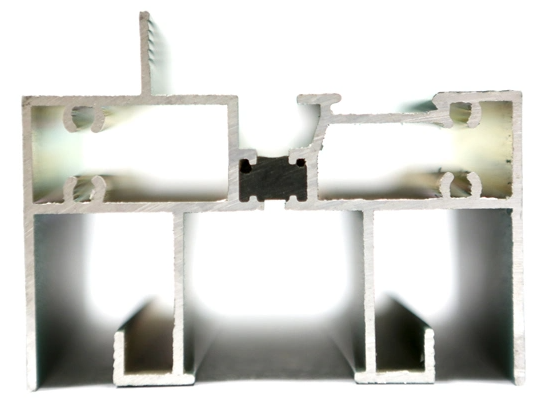

Figura 1   poliuretano sistema di isolamento termico pour & debridge	Figura 2   poliuretano sistema di isolamento termico pour & debridge

Per il sistema a striscia di poliammide, una striscia di poliammide viene inserita meccanicamente tra due profili in alluminio. La striscia di poliammide è l'isolante. (come mostrato nella Figura 3 e Figura 4)

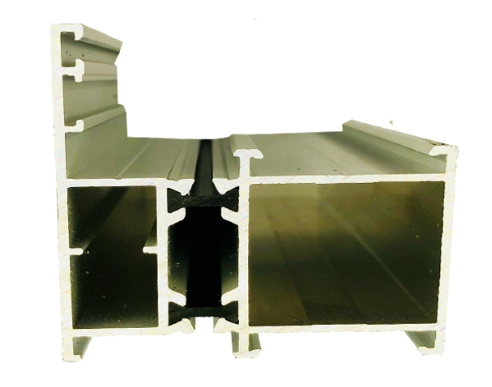

Figura 3 striscia in poliammide sistema di isolamento termico	Figura 4 striscia in poliammide sistema di isolamento termico

Oggi parleremo del processo di inserimento richiesto nei profili in alluminio con interruzione termica. Perché oltre alla qualità della striscia in poliammide stessa, il livello tecnico del processo di inserimento è un fattore importante per determinare la qualità dei profili in alluminio con interruzione termica.

In generale, il processo di inserimento viene completato in quattro passaggi:
Serratura del profilo
Inserimento della striscia
Crimping
Prova di resistenza al taglio

Primo passo: Profilo K nurling
La filettatura del profilo serve a creare "denti" sulla parte del profilo in alluminio che deve inserire strisce di poliammide.(come mostrato nella Figura 5 e nella Figura 6)

Lo scopo della filettatura è aumentare la rugosità del profilo, in modo da migliorare la forza di taglio del profilo composito in alluminio. La filettatura del profilo è un processo particolarmente cruciale.

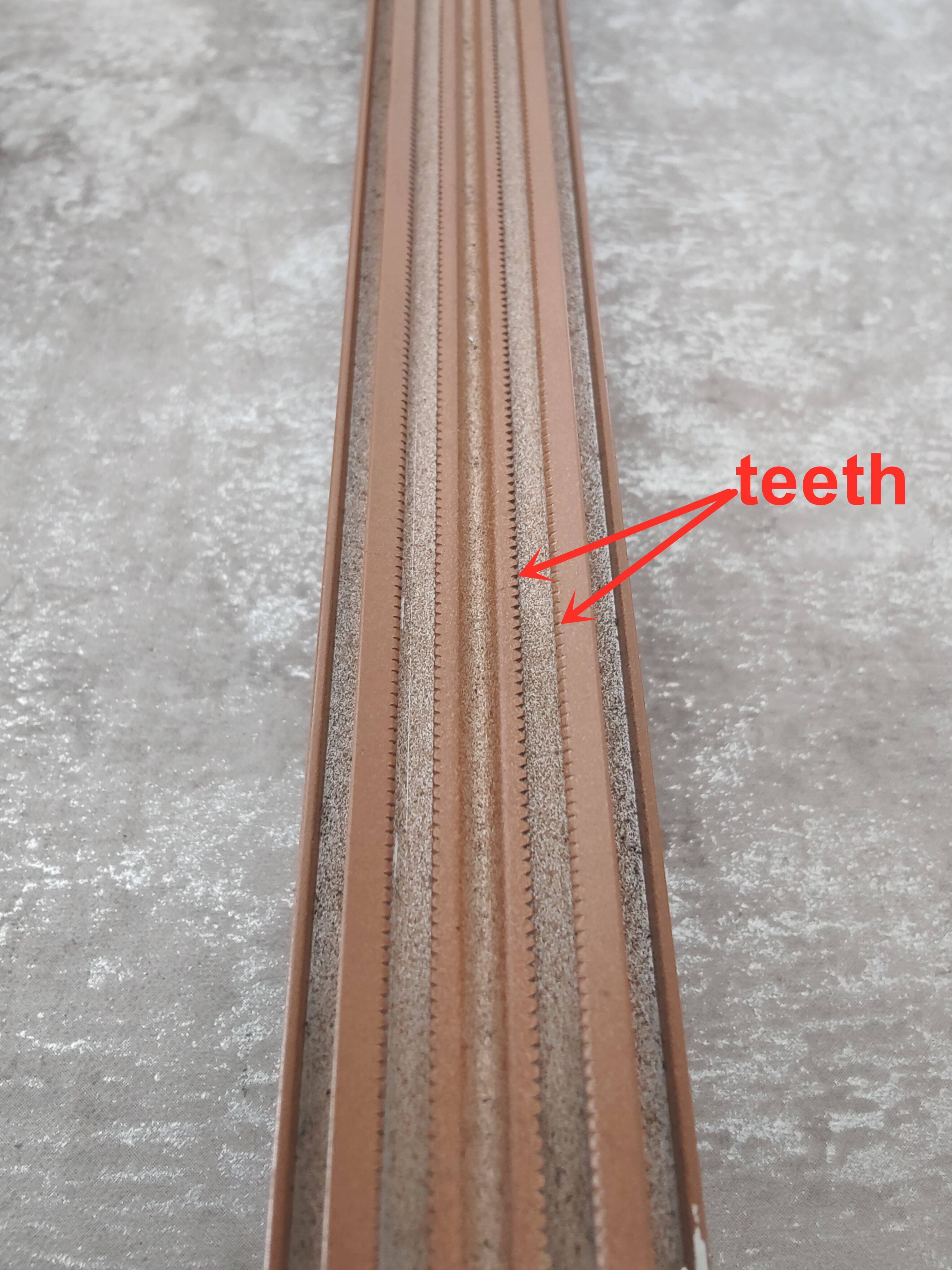

Figura 5 profilo nurling	Figura 6 denti su profilo in alluminio

• Secondo passo:  S trip Io inserimento

La striscia di poliammide viene inserita nelle notches superiori e inferiori in alluminio attraverso il binario guida della macchina per l'inserimento delle strisce, in modo che possano essere collegate insieme.(come mostrato nella Figura 7) Il processo di inserimento di alcune attrezzature è integrato nella macchina di filettatura, cioè la striscia di poliammide viene inserita nei profili in alluminio durante il processo di filettatura del profilo. Dopo l'inserimento, la striscia di poliammide e i profili in alluminio non sono saldamente legati. Sono allentati. Le strisce e i profili in alluminio possono muoversi l'uno rispetto all'altro.

Per quei profili in alluminio la cui distanza centrale tra le due notches è inferiore a 10mm (come mostrato nella Figura 8), è difficile inserire le strisce di poliammide con la macchina per l'inserimento delle strisce. In questo caso, possiamo solo inserire le strisce di poliammide manualmente.

Figura 7  inserimento della striscia	Figura 8  la distanza tra i centri di due scanalature è inferiore a 10mm

• Terzo passo: C rimping

La crimpatura è la compressione dei profili in alluminio e delle strisce di interruzione termica utilizzando tre set di ruote di laminazione dure. Tre set di ruote di laminazione sono utilizzati rispettivamente per il pre-carico, la compressione e la correzione. (come mostrato nelle Figure 9 e 10)

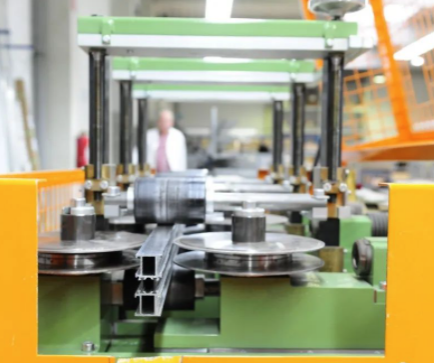

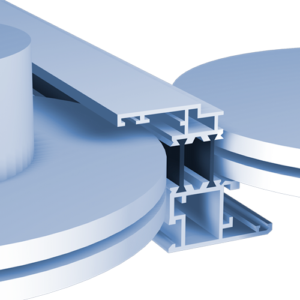

Figura 9 crimping	Figura 10 crimping

• Quarto passo: S sentire S forza T est

Il passo di test è molto semplice. Applicare forze crescenti al profilo longitudinalmente fino a quando si verifica un disallineamento tra il profilo in alluminio e la striscia di interruzione termica. (come mostrato nella Figura 11 e nella Figura 12)

Inoltre, questo test non è un test una tantum. Dobbiamo testare 10 campioni di 100mm. Durante il processo, va notato che i blocchi di fissaggio superiore e inferiore non possono stringere le strisce di interruzione termica. Lo scopo del test di resistenza alla trazione è quello di verificare la forza di combinazione tra le strisce di interruzione termica e i profili in alluminio. Lo standard nazionale cinese stabilisce che il valore caratteristico della resistenza alla trazione longitudinale del profilo in alluminio con interruzione termica deve essere superiore a 24N/mm.

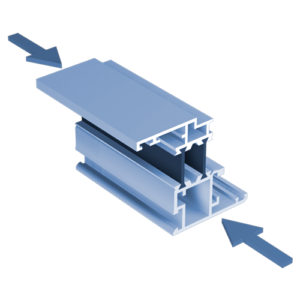

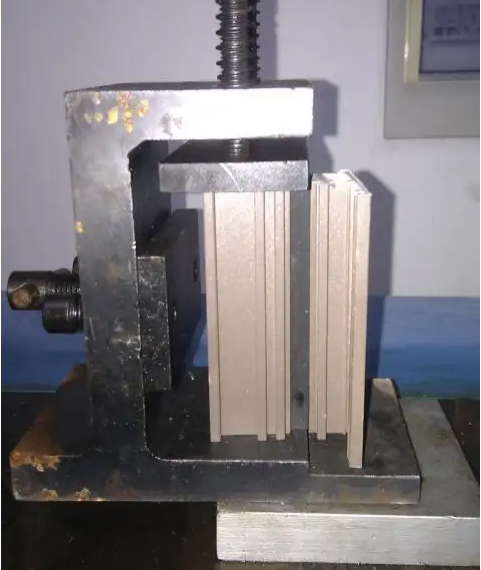

Figura 11  prova di resistenza al taglio	Figura  12 prova di resistenza al taglio
